規格參數 Technical parametet
|

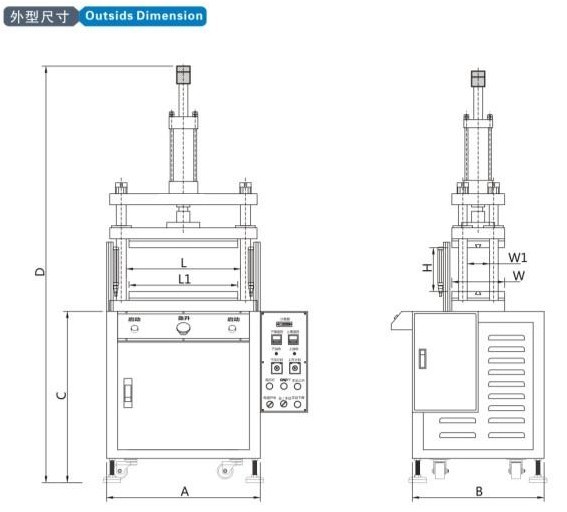

型號Model |
A |
B |
C |
D |
H |
L |
W |
W1 |
|
HL204-3T |
700 |
600 |
780 |
1900 |
210 |
520 |
240 |
100 |
|
HL204-5T |
700 |
600 |
780 |
1940 |
210 |
520 |
240 |
100 |
|
HL204-10T |
700 |
600 |
780 |
1940 |
210 |
520 |
240 |
90 |
|
HL204-15T |
700 |
600 |
780 |
1940 |
210 |
520 |
400 |
250 |
|
項目
Itim |
HL204-3T |
HL204-5T |
HL204-10T |
HL204-15T |
|
理論出力
Theoretic output(Ton) |
1~3 |
1.5~5 |
3~10 |
5~15 |
|
工作面尺寸
Operating surface size(mm) |
500*240 |
500*240 |
500*240 |
500*240 |
|
最大工作高度
Max. operating height(mm) |
210 |
210 |
260 |
260 |
|
油缸行程
Cylinder stroke(mm) |
100-150 |
100-150 |
150-250 |
150-250 |
|
電源Power supply |
3φ380VAC，50/60Hz |
3φ380VAC，50/60Hz |
3φ380VAC，50/60Hz |
3φ380VAC，50/60Hz |
|
馬達功率Motor power(kw) |
2.25 |
2.25 |
3.75 |
3.75 |
HL-204系列熱壓機
產品特點：
1、本機采用四柱三板結構，活動板的垂直精度由四個精密導套控制,下工作面與上工作面任意點的平行精度達到0.08MM以內
2、采用可調式油缸，可調行程50MM，可適應不同高度模具加工要求;
3、模板下死點精度高，保證壓印深度；
4、設備液壓組合放置在機架內部，結構緊湊，外形美觀大方；
5、工作臺下方裝有腳輪和腳杯，方便移動，省力高效；
6、可選裝進口智能溫控器，溫差可精確到±3度，上下模溫度分開控制，操作方便；
7、可加裝測力傳感器及顯示器，精確監控產品受力狀況；
8、可選裝編碼器或光柵尺及顯示器，精確顯示油缸位移狀況；
適用范圍：
1，各類手機或遙控器硅膠、塑膠按鍵沖切，塑料制品整切分切；
2，各種手機、數碼相機、手提電腦液晶顯示屏保護膜裁切，各種不干膠、商標等的精切，切半斷等；
3，各類PV、PE、PC等薄膜開關、薄膜面板打凸鼓包、成型等；
4，各種手提電腦鍵盤軟性電路線路壓合成型等
（注：規格參數亦可根據客戶需要定制） |
